PWU型平面二次包絡蝸輪蝸桿減速機

一、概述

    PW系列平面二次包絡減速機(GB／T16449一1996)其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再?gòu)奈仐U的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括：PWU、PWO、PWS型三種型式，適用于治金、礦山、起重、運輸，石油，化工、建筑等行業機械設備的減速傳動。

    工作條件：兩軸交角為90。I蝸桿轉速不超過1500r／rain，工作環境溫度為0～40℃，當環境溫度低于0℃或高于40℃時，啟動前潤滑油要相應加熱或冷卻；蝸桿軸可以正、反向運轉。

二、包絡蝸桿減速機型號、中心距、傳動比、標記

2．1型號

(1)PWU型一蝸桿在蝸輪之下平面二次包絡環面蝸桿減速器；

(2)PWO型一蝸桿在蝸輪之上平面二次包絡環面蝸桿減速器；

(3)PWS型一蝸桿在蝸輪之側平面二次包絡環面蝸桿減速器。

2.2 中心距

表1 中心距a /mm

第一系列	10 12.5 16 20 25 31.5 40 50 63
第二系列	14 18 22.4 28 35.5 45 56

2.4 標記示例

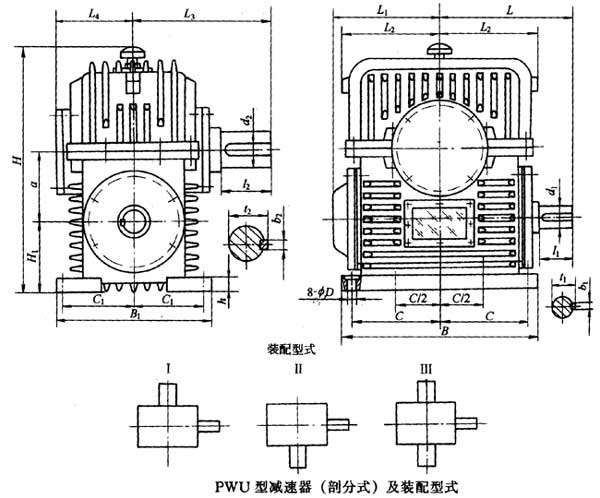

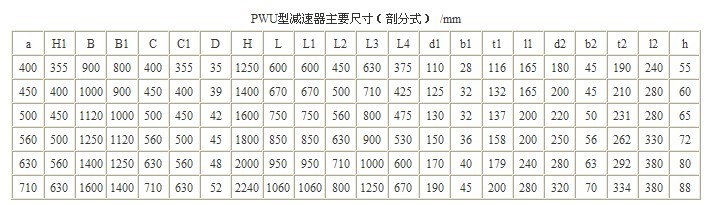

整體式PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、型平面二次包絡環面蝸桿減速器主要尺寸（GB/T16449-1996）
